ＷＩＮＤＯＷＳ環境でのデータ処理
試験機等のデータ収集、解析に最適
※著作権について 当社のウェブサイト上の著作物は、著作権により保護されています。 当ウェブサイトに含まれている全ての著作物を、著作権者の事前の許可無しに、 複製、変更、改変、翻案、翻訳、頒布、実演又は展示することは禁じられております。 |
グラフィカルな計測パネルにより、直観的で使いやすいユーザーインターフェイス によりマシン制御及びデータ収集を行います． |

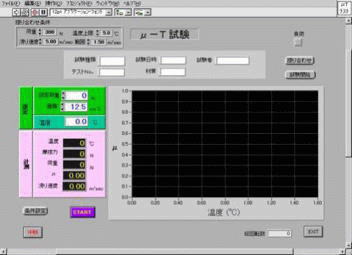

| ・摩擦材試験機の測定処理 |
| 時間ステップ、温度ステップによる試験機を自動制御及びデータ収集します。 |
| テキスト形式でデータ保存しますので、他のソフトでの加工,参照が可能です。 |
| 指定フォーマットでの試験成績表の印刷が出来ます. |
計測画面１ |
 |

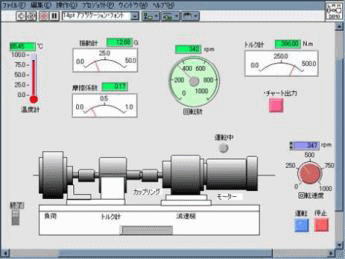

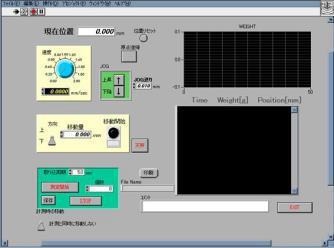

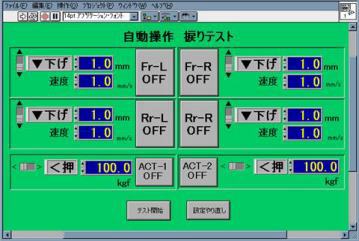

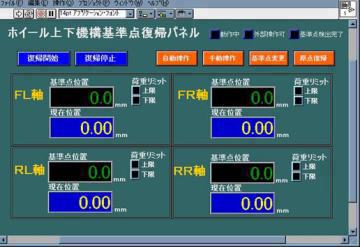

試験機の制御及びデータ測定 |
| グラフィカルなパネル上でサーボモータ制御、インバータ制御を行うことが出来ます。 |
| 温度計測及び制御、トルク、荷重,変位等のデータ収集 |
 |

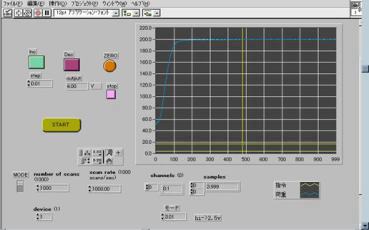

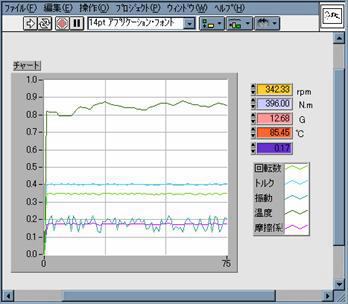

測定データのチャート表示 |
 |
パルスモータによる位置決め装置 |
| パルスモータ制御によるアクチュエータ |
| 最大荷重 １０００ｋｇ |
| ストローク １００ｍｍ |
| 速度 ０．１ｍｍ／ｓｅｃ〜５０ｍｍ／ｓｅｃ |
 |
 |
油圧サーボコントロール装置 |
| 油圧サーボバルブにより高精度な荷重制御及び変位制御が出来ます． |
| 最大荷重、及び速度の仕様に応じた最適なシステムを提供致します． |
| デットウエイト方式からサーボコントロールによる定荷重負荷装置への変更も出来ます． |

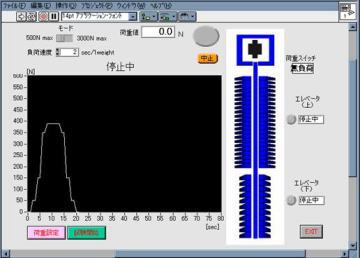

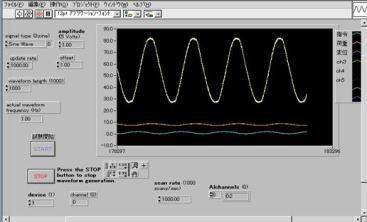

| パルス応答波形 |
 |
| サイン波応答波形 |
 |

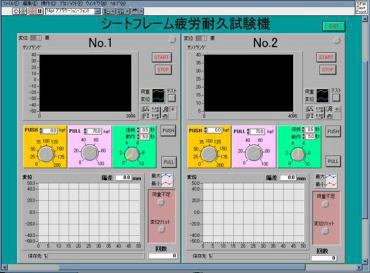

空圧制御による耐久試験機 |
| 空圧サーボバルブを、ロードセルや変位計でフィードバック制御します。 |
| 低荷重領域から精密なコントロールが出来ます。 |
| リアルタイムの波形データの表示と長時間の変化量のモニタが出来ます。 |
 |
| エアー制御による位置決め装置 |
| タンク圧力制御 |
| 各種張力制御機器 |

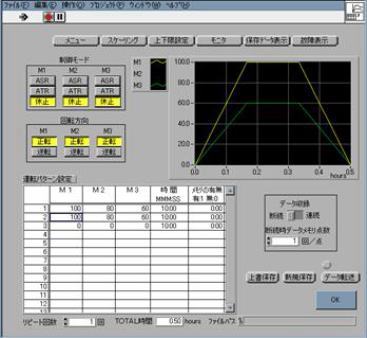

| モータリング装置の制御及びデータ収集 |
モータ３軸の試験タイムチャート設定、アラーム設定による監視 |
 |
| データの収集、及びモニタをします。 |
| 測定データの表示及び区間指定によるテキスト保存も出来ます。 |
 |
電気炉制御及びデータ収集装置 |
| 電気炉のプログラム制御及びデータ収集装置です。 |

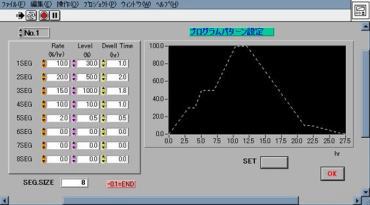

| プログラムパターン作成 |
 |
| モニタ及びデータ収集，保存 |
 |
摩擦雑音試験機 |

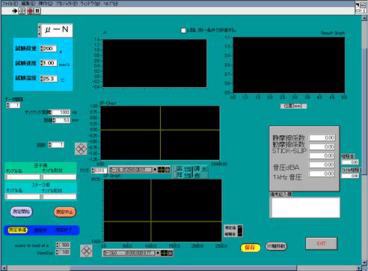

| プラスチック表面の摩擦力及び雑音を測定します。 |
| パルスモータでの3次元ステージで試験片の接触摩擦や音を測定します |
| ピーク値，ＦＦＴ、等の解析も行います。 |
 |

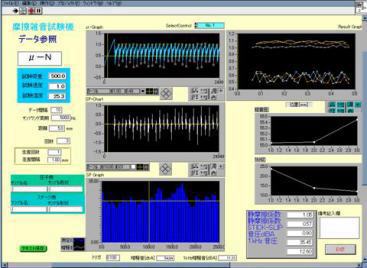

| データ解析 |
 |

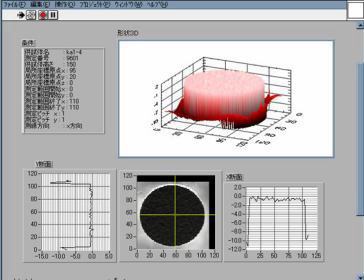

３次元データ測定、表示 |
| Ｘ−Ｙステージ上の測定物の形状を測定します． |
| 被測定物により様々なご要望に対応します。 |
| ３Ｄグラフをマウスにより視点の方向を任意に変える事が出来ます． |
| カーソルの指定でＸ方向及びＹ方向の断面を表示します。 |
 |
力標準機データ測定及び解析 |
| 旧計量研究所殿に納入した３ｋＮ、５００Ｎの国家標準機の制御及びデータ測定，解析を行いました。 |
| ロードセルの精度の認定に使用します。 |

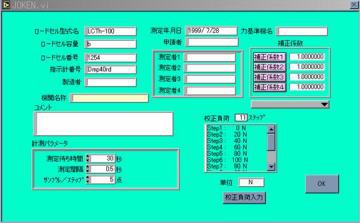

| 測定条件条件設定 |
 |
| 測定中プロセス表示 |
 |
| データ解析 |
| 測定生データの表示、角度別表示、近似式計算及び評価等を行います。 |
 |

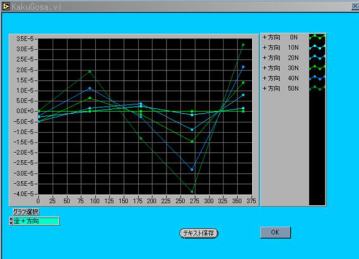

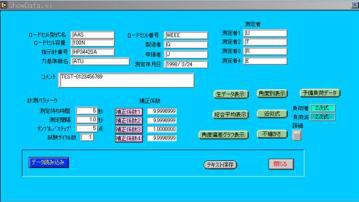

| 角度別誤差表示 |
 |

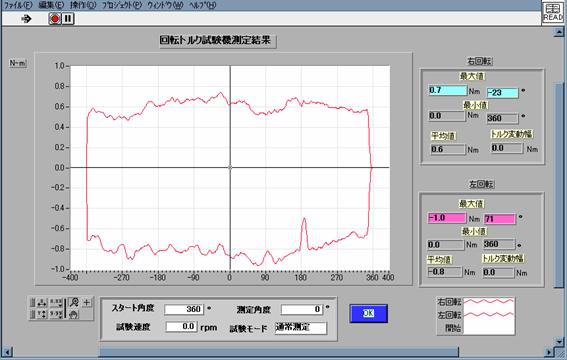

| 回転トルク測定装置 |
| サーボモータにより被測定物を回転させトルクを測定します。 |
| 正転、逆転両方向に回転し、角度に同期したデータを収集します。 |
| 各方向の最大値，最小値，平均値変、動幅を表示します。 |
 |

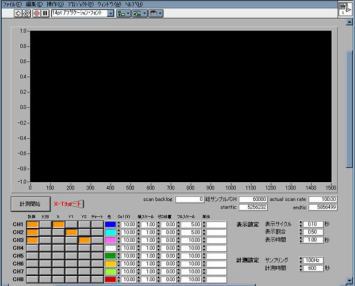

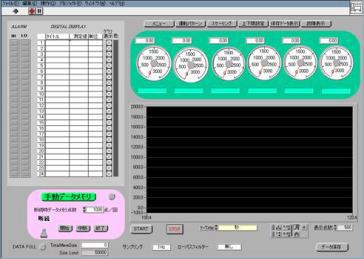

| 簡易データ測定 |
| 測定中にチャート表示及びＸ−ＹまたはＸ−Ｙ１，Ｙ２のグラフ表示が出来ます。 |
| データの測定後範囲指定でテキスト保存します。 |
| ノート、ディスクトップパソコンどちらでも対応します。 |
| 工学値計算、単位指定、グラフ色指定、校正値入力等の機能があります。 |
 |

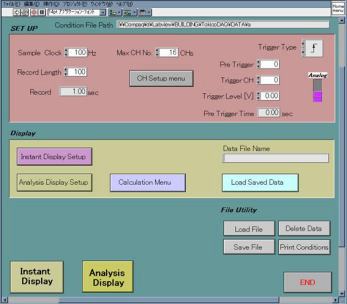

| 汎用、多機能型データ収集 |
| 以下の仕様はＡＤ変換ボードにより内容が変化します。 |
| 入力最大 １６ｃｈシングルエンド、８ｃｈ差動 |
| サンプリング周波数 １００ｋＳａｍｐｌｅ/ｓ |
| 分解能 １２ビットｏｒ１６ビット |
| 入力レンジ ０．１Ｖ〜２０Ｖ |
| 工学値計算、単位指定、グラフ色指定、フイルタ設定、移動平均、トリガ設定 |
| 解析画面では計算式の入力による計算及びチャンネル間の計算も出来ます。 |
| 測定データの参照用表示もポップアップ画面にて対応しています。 |
| 基本設定 |
 |

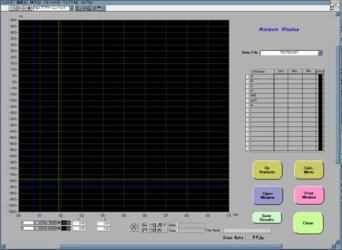

| 計算及び解析 |
| 結晶育成装置，真空装置関係 |
 |

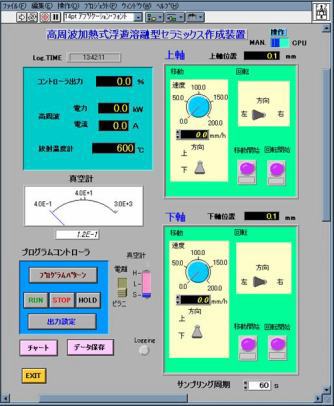

| 結晶装置関係コントローラ及びモニタ |
 |

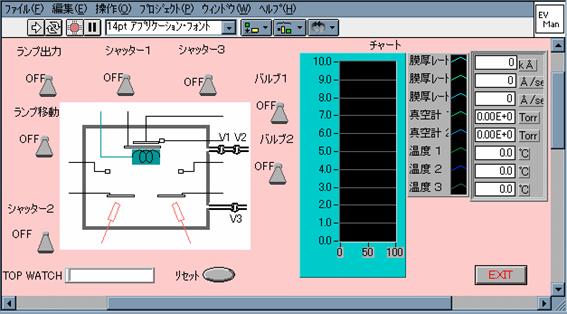

| 蒸着装置コントロールパネル |
 |
配合計量機管理 |

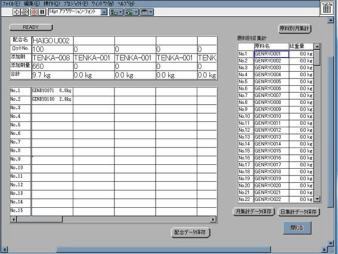

| 計量機の配合データ及び計量データの集計を行います． |
| 配合名に対する原料の種類及び重量のデータベースを作成し |
| 計量機に転送します。また計量データを読み込み計量表を印刷し集計します。 |
 |

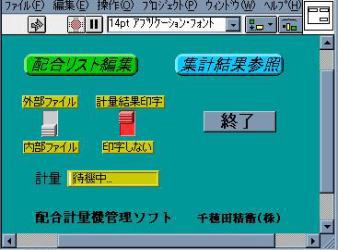

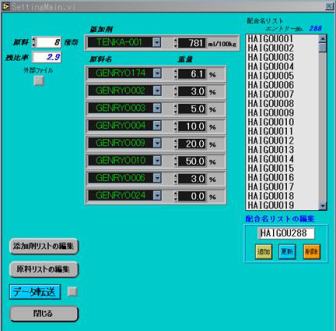

配合表の作成、転送 |
 |
データの集計表示 |
 |
